一、簡介
    IG-541混合氣體滅火劑是由氮氣、氬氣和二氧化碳氣體按一定比例混合而成的氣體,由于這些氣體都是在大氣層中自然存在，且來源豐富，因此它對大氣層臭氧沒有損耗（臭氧耗損潛能值ODP=0），也不會對地球的“溫室效應”產生影響，更不會產生具有長久影響大氣壽命的化學物質?；旌蠚怏w無毒、無色、無味、無腐蝕性及不導電，既不支持燃燒，又不與大部分物質產生反應。以環保的角度來看，是一種較為理想的滅火劑。

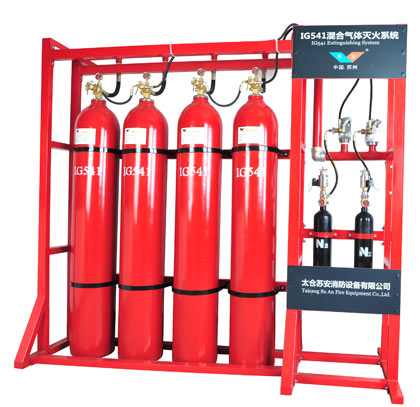

    IG-541混合氣體滅火系統由火災自動探測器、自動報警控制器、自動控制裝置、固定滅火裝置及管網、噴嘴等組成。具有自動啟動、手動啟動和機械應急啟動三種啟動方式。根據使用要求，可以組成單元獨立系統、組合分配系統，采用全淹沒方式，實現對單個防護區、多防護區的消防防護。主要適用于電子計算機房、通訊機房、配電房、油浸變壓器、自備發電機房、圖書館、檔案室、博物館及票據、文物資料庫等經常有人、工作的場所，可用于撲救電氣火災、液體火災或可溶化的固體火災，固體表面火災及滅火前能切斷氣源的氣體火災，但不可用于撲救D類活潑金屬火災。
    IG-541混合氣體滅火劑的組成如下：
    IG-541混合氣體成份及質量要求    表1

    IG-541混合氣體物理性質    表2

    IG-541混合氣體滅火機理屬于物理滅火方式?；旌蠚怏w釋放后把氧氣濃度降低到它不能支持燃燒來撲滅火災。通常防護區空氣中含有21%的氧氣和小于1%的二氧化碳。當防護區中氧氣降至15%以下時，大部分可燃物將停止燃燒?；旌蠚怏w能把防護區氧氣降至12.5%，同時又把二氧化碳升至4%。二氧化碳比例的提高，加快人的呼吸速率和吸收氧氣的能力，從而來補嘗環境氣氛中氧氣的較低濃度。滅火系統中滅火設計濃度不大于43%時，該系統對人體是安全無害的。
    IG-541混合氣體滅火系統的滅火方式適應于全淹沒滅火系統。
    系統的主要性能參數如下：

二、系統組成及工作原理
2.1系統組成：
    混合氣體滅火系統應用于全淹沒系統，按組成方式不同又可分為組合分配系統和單元獨立系統。當一個建筑物或內部結構有二個或二個以上保護區域時，可以將幾個保護區組合起來，共同設置一套混合氣體滅火裝置，這樣建立起來的系統就稱為組合分配系統。其優點表現為用一套滅火劑貯存裝置，滅火劑的設計總量按其中最大一個防區的用量設置。系統滅火工作啟動后，其防護區需用量由系統控制分配，從而節約費用。如果是用一套滅火劑貯存裝置單獨保護一個防護區，就稱為單元獨立系統。
2.2控制方式：
    本系統主要有自動、手動、機械應急手動和緊急啟動/停止四種控制方式，控制過程參見控制流程圖。

    （1）自動控制方式：本滅火控制器配有感煙火災探測器和定溫式感溫火災探測器?？刂破魃嫌锌刂品绞竭x擇鎖，當將其置于“自動”位置時，滅火控制器處于自動控制狀態。當只有一種探測器發出火災信號時，控制器即發出火警聲光信號，通知有異常情況發生，而不啟動滅火裝置釋放滅火劑。如確需啟動滅火裝置滅火時，可按下“緊急啟動按鈕”，即可啟動滅火裝置釋放滅火劑，實施滅火。當兩種探測器同時發出火災信號時，控制器發出火災聲、光信號，通知有火災發生，有關人員應撤離現場，并發出聯動指令，關閉風機、防火閥等聯動設備，經過一段時間延時后，即發出滅火指令，打開電磁閥，啟動氣體打開容器閥，釋放滅火劑，實施滅火；如在報警過程中發現不需要啟動滅火裝置，可按下保護區外的或控制操作面板上的“緊急停止按扭”，即可終止控制滅火指令的發出。
    （2）手動控制方式：將控制器上的控制方式選擇鎖置于“手動”位置時，滅火控制器處于手動控制狀態。這時，當火災探測器發出火警信號時，控制器即發出火災聲、光報警信號，而不啟動滅火裝置，需經人員觀察，確認火災已發生時，可按下保護區外或控制器操作面板上的“緊急啟動按鈕”，即可啟動滅火裝置，釋放滅火劑，實施滅火。但報警信號仍存在。
    無論裝置處于自動或手動狀態，按下任何緊急啟動按扭，都可啟動滅火裝置，釋放滅火劑，實施滅火。同時控制器立即進入滅火報警狀態。
    （3）應急機械啟動工作方式：
    用于控制器失效時，當職守人員判斷為火災時，應立即通知現場所有人員撤離現場，在確定所有人員撤離現場后，方可按以下步驟實施應急機械啟動；○1手動關閉聯動設備并切斷電源。○2打開對應保護區的氮氣啟動瓶組，即刻實施滅火。


三、系統主要部件
    系統主要組件有：儲氣鋼瓶、容器閥、單向閥、選擇閥、驅動裝置、集流管、金屬軟管、減壓裝置、噴嘴、壓力反饋裝置、控制盤、系統的管路附件、滅火劑輸送管路附件、壓力表和儲氣瓶支架等。

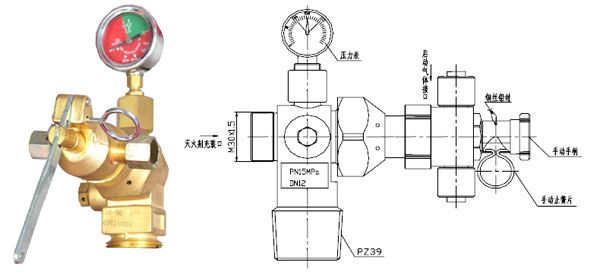

1.瓶頭閥

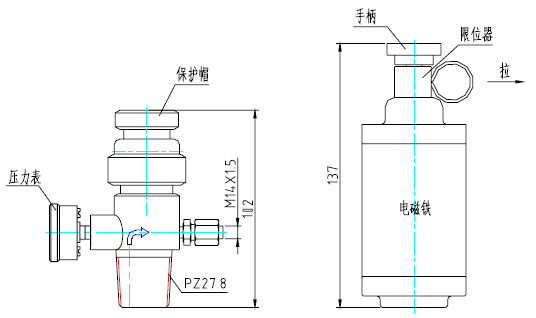

2.電磁瓶頭閥

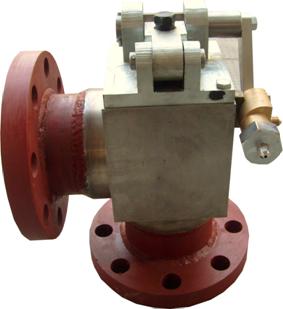

3.選擇閥

主要性能參數

4.減壓裝置

5．啟動鋼瓶

6．滅火劑儲瓶
    1）主要性能參數

    2）用途
    滅火劑儲瓶是用來貯存IG－541 混合氣體滅火劑，火災發生時，啟動氣體開啟瓶頭閥，釋放出本儲瓶中的滅火劑，實施滅火。
    3）使用維護說明
    20℃時滅火劑儲瓶的充裝壓力為15.0MPa。在系統最高工作溫度50℃時，滅火劑儲瓶儲存滅火劑壓力為17.2 MPa。滅火劑儲瓶的使用維護參照GB5099 鋼質無縫氣瓶。

7．壓力訊號器

8．氣流單向閥

9．單向閥

10．安全閥
1）主要性能參數
    安全膜片爆破壓力：23MPa±1.15MPa。
2）用途
    該閥安裝在集流管上，當管道壓力大于允許值時，安全膜片爆破，保護系統安全。
3）使用維護說明
    安全閥爆破后再投入使用時，應更換安全膜片，更換的膜片應與原膜片規格、尺寸、材質、爆破壓力相同，方可使用。

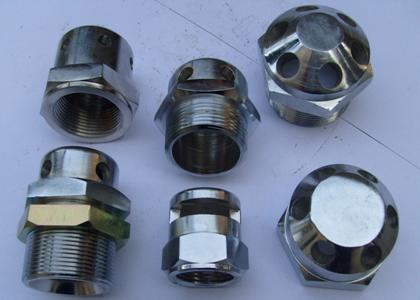

11．噴嘴

四、使用與操作
    1．自動控制：在保護區無人時，將氣體滅火控制器內的控制方式選擇開關設定在自動位置，滅火系統處于自動控制狀態。當保護區發生火情，火災探測器發出火災信號，報警器即發出聲光報警信號，同時發出聯動指令，關閉所有聯動設備，經過30秒延時后，發出滅火指令，電磁頭動作，打開電磁瓶頭閥釋放啟動氣體，啟動氣體通過啟動管道打開選擇閥（組合分配系統）和瓶頭閥，釋放滅火劑實施滅火。
    2．電氣手動控制：在保護區內有人工作或值班時，將氣體滅火控制器內的控制方式選擇開關設定在手動位置，滅火系統處于手動控制狀態。當保護區發生火情，可按下保護區門口的緊急啟動按鈕或氣體滅火控制器上的啟動按鈕，即可按上述程序啟動滅火系統實施滅火。
    3．機械應急手動操作：當保護區發生火情，氣體滅火控制器不能發出滅火指令，應通知保護區內人員迅速離開現場，關閉聯動設備，拉出限位器，按下閥體頂部手動按鈕，即可按上述程序啟動滅火系統實施滅火；如此時電磁瓶頭閥發生故障，可先打開相應選擇閥的手柄，敞開壓臂，然后再分別打開瓶頭閥，釋放滅火劑實施滅火。
    4．延時鑒別：當發生火災報警，在延時時間內發現不需要啟動滅火系統進行滅火的情況下，可按下緊急停止按鈕或氣體滅火控制器上的紅色緊急停止按鈕，即可阻止滅火指令的發出。

五、維護與保養
    1．本裝置自動化程度高、密封性能要求嚴格，因此必須建立相應的維修保養制度，進行經常性維修、檢查、保證系統處于良好的工作狀態。
    2．維護人員必須熟悉本系統的性能、操作程序、各部件的結構原理，拆裝工藝，發現問題及時解決。
    3．日常檢查時，若發現滅火劑儲瓶及啟動氣體儲瓶的壓力表指針處于紅色警戒區域時，應立即查明泄漏原因并進行補充或更換。
    4．每年對各閥件進行維護檢查，無異常情況方可繼續使用。     5．每年檢查儲瓶的支撐情況是否良好，滅火劑輸送管道的吊鉤、支架是否牢固，檢查保護區內開口情況等是否有改變。
    6．每三年對管道、噴嘴用壓縮空氣或氮氣進行一次吹除。
    7．每五年對系統和儲瓶、閥件、管道及連接軟管進行一次全面檢查維護，包括強度試驗、密封試驗和動作性能試驗，更換密封件、工作膜片及其它銹蝕件。
    8．本裝置滅火啟用后，應將下列各部件復位，使其工作正常，方可繼續使用。
        1） 氣體滅火控制器復位；
        2） 電磁瓶頭閥更換新膜片，恢復原工作狀態；
        3） 啟動鋼瓶組重新充裝氮氣，充裝壓力6.0MPa；
        4） 將動作過的選擇閥復位；
        5） 檢查壓力訊號器和減壓單向閥的復位情況；
        6） 將動作過的瓶頭閥更換新膜片, 恢復至工作狀態；
        7） 對滅火劑儲瓶組重新充裝滅火劑；
    9．保養、檢查、維修、試驗必須作詳細計錄，建立系統設備使用技術檔案。保養、檢查過程中，需要時可函告或電告我公司協助解決有關問題。

六、注意事項
    1．儲瓶應設置防護區外專用的儲存容器間內。
    2．儲瓶間的室內溫度應為0～50℃，并應保持干燥和良好通風，避免陽光直接照射。
    3．鋼瓶間內不允許存放易燃、易爆和有腐蝕性的物質。
    4．平時瓶頭閥和電磁瓶頭閥上的壓力表鎖緊螺母應鎖緊以防壓力表處慢漏氣，檢查時再慢慢地擰開。擰開后需停留片刻再觀察壓力表值，檢查完畢依然要將該螺母鎖緊。
    5．瓶組框架必須用地腳螺栓固定。
    6．儲瓶應避免接近熱源，運輸過程中應輕裝輕卸，防止碰撞、臥置、倒置。
    7．先導閥和電磁鐵單獨包裝運輸以防儲瓶組和啟動瓶組在運輸過程中誤動作。
    8．啟動管道在運輸過程中均不準與瓶組連接，到現場再組裝。
    9．在現場安裝調試完畢投入使用之前，才能取下電磁瓶頭閥上的保護帽并小心地將電磁鐵與瓶頭閥旋緊。
    10．在滅火系統發出聲光報警釋放滅火劑前，保護區內所有人員必須撤離現場。滅火完畢后，必須首先打開通風系統，將廢氣排除干凈后，工作人員才能進入現場。
    11．更換新的密封墊、O型圈、尤其是膜片和安全片，必須由廠方供應與原件材料型號、形狀大小、厚薄相同、檢驗合格的成品，不得隨意用未經試驗的零件代用。
    12．當系統管道設置在可燃氣體、蒸汽或有爆炸危險粉塵的場所時，應設防靜電接地。
    13．嚴禁無關人員亂摸亂動系統部件，以免發生意外。
